智能AI英特尔将第四代高带宽内存第二代与第八代核心处理器AMD Radeon RX Vega M Graphics相结合，可用于核心i5和i7配置。
英特尔在拉斯维加斯的CES 2018上发布了第八代核心处理器，结合了AMD的Radeon RX Vega M Graphics和4GB的第二代高带宽内存（HBM2）。
英特尔的客户端图形营销总监约翰·韦伯（John Webb）针对爱好者和可用的核心i5和i7配置，表示新的处理器将通过结合以前的处理器的优势来平衡性能和移动性。
Webb表示：“G系列汇集了这两个世界中最好的产品，它使我们能够获得更薄更轻的系统性能，无论是移动平台还是小型台式机。”
“所以，你将得到不妥协的，高性能的移动爱好者CPU，但是随后你将能够更高效地把它带到旅途中。

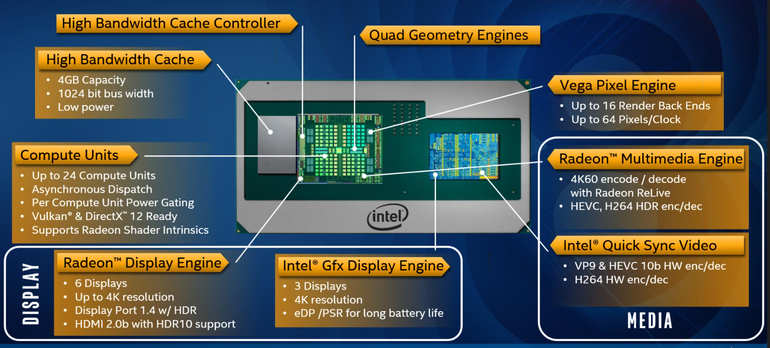

英特尔的第八代核心处理器包括具有VP9，HEVC 10b和H264硬件加速功能的英特尔快速同步视频; 和英特尔的Gfx显示引擎，支持三个显示器，4K分辨率和带面板自刷新（eDP / PSR）的嵌入式DisplayPort，可延长电池使用时间。
定制的Radeon RX Vega M图形组件具有高带宽缓存控制器; 四轴几何引擎; 一个Vega像素引擎，最多16个渲染后端，每个时钟最多64个像素; 多达24个计算单元，具有异步调度和每计算单元电源门控，即Vulkan和DirectX 12就绪，支持Radeon Shader Instrinsics; 支持6台显示器，4K分辨率，支持HDR的DisplayPort 1.4和支持HDR10的HDMI 2.0b的Radeon Display Engine; 以及采用Radeon ReLive进行4K60编码/解码的Radeon多媒体引擎，以及采用H264 HDR编码/解码的HEVC。
Webb表示：“我们已经为英特尔收购了一个定制的Vega M部件，这是由Radeon提供的，而且这个Vega架构是我们为了做这个产品所需要的。
“Vega有这个高带宽缓存控制器，可以让我们连接HBM存储器，如果没有这个，我们就不可能有HBM了...另一件事是Vega在渲染背景和像素上做了改进时钟频率，使我们有更好的表现。
“另外一个独特之处在于，它有24个计算单元，因为它是移动的，非常重要的是每个计算单元的功率门控，这意味着当我们不使用这些计算单元时，我们实际上可以关闭电池寿命“。
他说，Radeon媒体子系统和英特尔图形子系统的结合意味着“两个全功能的GPU媒体和显示子系统”。
“我看这个的方式就是设计OEM的人...便携式系统是他们想要最好的电池寿命的可能性，那就是当你看电影时，你的屏幕是在生产力模式下，这是真的交付由英特尔媒体和快速同步系统，“他补充说。
最后，HBM2组件包含4GB容量，1,024位总线宽度和低功耗的高带宽缓存。
Webb说：“HBM是另一个关键的基本部分，我们采用了一个基本上由六块内存组成的独立内存系统，我们把它们全部整合到一块HBM中，4GB。
“关于HBM的好处不仅在于节省空间，而且节能，与传统GDDR5相比，功耗降低了80％。”
根据Webb的说法，它节省了1,900平方毫米的OEM空间。
该芯片还采用了英特尔嵌入式多芯片互联桥（EMIB）技术，该技术被韦伯称为“关键技术推动者”。
“这是英特尔独一无二的芯片，而EMIB所做的就是让我们将GPU和内存连接在一起，”Webb解释说，它将这些组件组合到一个更小的封装中，将硅片占板面积减少了50％ 。
嵌入式高速连接器使CPU和GPU保持在1.7毫米。
